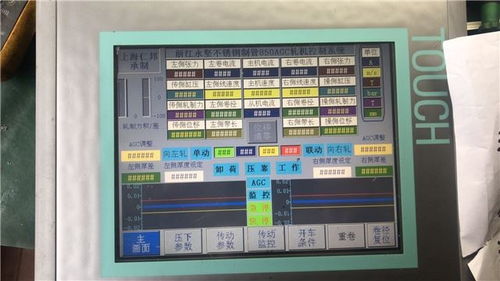

西门子TP270液晶屏多画面显示故障维修与电气安装综合服务解析

在工业自动化控制系统中，西门子TP270系列触摸屏作为经典的人机界面（HMI），因其稳定性和强大的功能被广泛应用于各类生产线与设备。长期运行后，其液晶屏可能出现多画面显示异常、画面重叠、闪烁或无法正常切换等故障，直接影响操作与监控。本文将系统阐述TP270液晶屏多画面显示故障的常见原因、专业维修流程，并延伸介绍与之配套的规范电气安装服务，以确保设备整体稳定运行。

一、 西门子TP270液晶屏多画面显示故障常见原因分析

1. 硬件故障：

• 液晶屏本身老化或损坏：这是最直接的原因。屏幕内部液晶材料老化、背光灯管（CCFL）或LED背光衰减、驱动电路板（通常与屏一体，即“液晶模组”）上的元件（如电容、芯片）损坏，都可能导致显示画面异常、色彩失真、出现条纹或重影，表现为“多画面”混乱。

• 显示屏信号排线问题：连接主板与液晶屏的柔性排线（FFC/FPC）因长期弯折、振动或氧化导致接触不良、信号传输中断或串扰，会引发显示错乱、花屏或部分区域无显示。

• 主板（CPU板）故障：TP270的主板负责图形处理和信号输出。主板上的图形处理芯片、显存或相关电路出现问题，可能导致输出信号异常，从而在屏幕上呈现混乱的多重影像。

1. 软件与配置问题：

• 项目程序错误：在WinCC Flexible或较早版本ProTool中创建的项目程序，若画面层叠、脚本逻辑存在冲突，或变量关联错误，可能在运行时导致画面显示异常，看似“多画面”重叠。

• 操作系统或固件故障：TP270内置的Windows CE操作系统或HMI固件因异常断电、病毒（虽不常见）或存储介质错误而受损，可能导致显示驱动失效，引发屏幕显示问题。

二、 专业维修服务流程

专业的维修服务远不止于“更换屏幕”，而是一个系统性的诊断与修复过程：

1. 初步诊断与信息收集：工程师会详细了解故障现象（如具体显示状态、发生频率、触发条件），并尝试进行基本操作（如重启、恢复出厂设置以排除软件问题）。
2. 分级检测：

• 外观与连接检查：检查设备外部有无物理损伤，并开机检测内部排线连接是否牢固。

• 硬件分离测试：在条件允许下，使用已知良好的同型号液晶模组进行替换测试，快速定位故障点是在屏幕本身还是主板。

• 电路板级检测：对疑似故障的主板或液晶驱动板，使用专业仪表（如示波器、万用表）进行关键点电压、信号波形测量，精准定位损坏的电子元件。

1. 核心维修操作：

• 对于确认为液晶屏模组损坏的情况，更换原装或高品质兼容的液晶模组，并确保背光均匀。

• 对于排线问题，更换原厂规格排线。

• 对于主板故障，进行芯片级维修（如更换损坏的电容、芯片重焊或更换）或更换整块主板。

1. 软件恢复与测试：维修后，重新安装或恢复正确的操作系统、驱动及用户项目程序，进行长时间的通电老化测试和多画面切换压力测试，确保故障彻底排除且运行稳定。
2. 提供维修报告：向客户出具详细的故障诊断报告、维修措施及更换部件清单。

三、 配套电气安装服务——防患于未然

规范的电气安装是减少HMI故障、延长其寿命的基础。专业的电气安装服务涵盖：

1. 环境评估与规划：评估安装位置的温度、湿度、粉尘、振动及电磁干扰情况，确保符合TP270的防护等级（通常为IP65前面板）要求，必要时建议加装防护柜或空调。
2. 规范布线：

• 电源连接：严格按照手册要求，使用规定线径的电缆，可靠连接电源（如24VDC），并确保接地良好，避免引入浪涌和干扰。

• 通讯网络连接：对于MPI/PROFIBUS DP或PROFINET/以太网通讯，使用屏蔽双绞线，正确制作接头（如DP插头），并做好屏蔽层接地，防止通讯中断或干扰导致显示异常。

• 线缆整理与保护：所有线缆应使用线槽、扎带规范整理，避免与动力线平行敷设，减少电磁耦合。

1. 系统集成与调试：将修复或新的TP270集成到整个PLC控制系统中，完成硬件组态、通讯参数设置、项目程序下载及整体功能联调，确保人机界面与控制器（如S7-300/400/1200/1500）数据交互准确无误。
2. 培训与文档：向现场操作和维护人员提供基本操作与日常维护要点培训，并交付完整的安装接线图、设置参数等文档。

****
西门子TP270液晶屏的多画面显示故障，需通过专业诊断区分硬件与软件根源，并进行精准维修。一次规范、专业的电气安装服务，能为设备提供稳定可靠的运行环境，从根本上降低此类故障的发生率。选择同时提供专业维修与规范安装的综合性服务商，是实现工业HMI设备全生命周期高效、稳定管理的最佳保障。
